Привет, дорогие подписчики и все, кто интересуется темой загородного домостроения. Меня зовут Илья, я инженер строительного контроля и специалист по обследованию зданий. Много лет пишу здесь о своей работе.
Сегодня будет короткий пост об одной важной детали, с которой ошибаются почти все проектировщики загородных домов. Это расположение крыльца. В посте местами мои фото, местами надёрганы с рандомных сайтов из интернета.
Если вход в дом у вас выполнен в виде террасы и накрыт односкатной крышей, вот так:
А крыльцо расположено под скатом, вот так:
То зимой каждый день у вас будет начинаться вот так:
Несмотря на все снегозадержатели и водостоки. Специально для тех, которые сначала спорят, а потом смотрят - сначала смотрим на кровлю с фото выше и видим, что у неё есть снегозадержатели. Потом смотрим на мужика с лопатой. И видим, что они не помогают защитить крыльцо.
Казалось бы... Чего сложного расположить крыльцо с торца ската? Только, блин, не так, чтобы оно было под другим скатом!
Нет, очевидно, что это невыполнимая задача. Крыльцо должно находиться в зоне схода снега, поливаться водой, обледеневать и создавать риск для жизни и здоровья жильцов.
Мы защитим входную дверь! А ступеньки? Да, подумаешь, фигня какая. Пусть мокнут и засыпаются снегом.
Побольше скатов в сторону крыльца! Пусть крыша собирает весь снег на него!
Тут хороший разгон для снега, водостоки уже оторвало. Надеюсь, хозяева живы. Взято с сайта строителей, кстати. И написано у них: "Дом без крыльца, как человек без лица". Тут без головы человек останется. Снег башка пападёт - савсэм мёртвий будет. Зато, смотрите какая резьба фигурная. Сборище дебилов. Почему не перенести его на 90 градусов, чтобы спасти своего заказчика от сотрясения мозга или перелома ноги? Нафига они поставили его прямо под скат?
Это же не что-то экстремально сложное. Нужно всего лишь подумать головой около десяти секунд. И понять, что по СКАТУ всегда будет что-то СКАТЫВАТЬСЯ. Зачем размещать под ним проходы, а тем более - ступени?
Разместите их там, где на голову ничего не упадёт. А ещё лучше, загоните их под крышу, чтобы их не заметало снегом. Вот здесь были все шансы пристроить односкатку, сохранив всю конфигурацию крыльца. Но они, по неведомой мне причине, зафигачили кукушку и направили скат в сторону подхода к крыльцу! Правда, шанс проскочить под свес с фронта всё же есть. Зайти под 90 градусов к ступеням. Удобно...
Раз построил кукушку, сделай вход с фронта, скаты не будут сыпать снег и лёд на людей. Нет, и тут через задницу. Почему-то проектировщиков манит такое расположение ступеней. Чтобы хозяин при входе попал точно в зону поражения льдом.
Вот здесь главный вход под кукушкой вышел более-менее (хотя могли бы и накрыть ступени крышей), а лестница на террасу имела все предпосылки уйти под кровлю, но её вывели в зону поражения, специально укоротив скат на её размер!
Запомните! Под односкатную крышу крыльца вход должен быть с торца.
А под двускатную - с фронта.
А если ваш проектировщик попытается вас убить, дайте ему ссылку на этот пост.
Как обычно, на все вопросы отвечаю в комментариях или через контакты в профиле.
via asyka
Занимался реконструкцией сооружения в 2016 году.
Район Лубянки - до Кремля 10 минут.
Комплекс зданий с замкнутым периметром.
Симбиоз исторических зданий и "самостроя" 90ых.
На схеме красным цветом отмечен - "самострой", там на 2ом подземном этаже элитный стрелковый клуб. Голубым историческая застройка.
Под всем внутренним двором (на фото парковка) там подвальный этаж, домик в середине парковки - световой фонарь (полностью остеклённое сооружение).
Делал я реконструкцию всего комплекса зданий, под - офисный центр банка Югра. Под всей парковкой подземный этаж, в 2000ых был торговыми рядами.
Всю эту красоту из клинкерного кирпича мы сломали опустили пол и сделали там головной офис банка. Всё отделали натуральным мрамором дорого- богато.
Схема отделки одного из подъездов комплекса.
Плиточники были сербы - прекрасные мастера.
В процессе демонтажа пола, когда опускали для прокладки инженерных систем - наткнулись на ряд дубовых колонн.
План подвала. Зелёным показаны дубовые колонны.
На глубине - одного метра, от существующего уровня пола подвала, а он на глубине ещё -4 метра от уровня земли. Долго с ними не церемонились -- просто спилили да выкинули.
Я забрал себе один чурбак в офис. Чёрный тяжёлый пенёк. Ну и для себя начал разбираться от куда он там:
На изображении видна ямская поилка для лошадей.
До того как там появилось кирпичное сооружение - Многоквартирный жилой дом 1888 года постройки, там было 2х этажное здание, и если совместить место его расположения с существующей ситуацией то получается :
Зелёным указано расположение двух этажного здания.
Сваи дубовые эти, это фундамент 2х этажного здания и возраст им 150 лет.
Церковь что напротив.
Это Храм Всех Святых, что на Кулишках. Древнейший храм Москвы (за пределами кремля) первые упоминания 1365 г.
Выражение когда говорят - у чёрта на куличках (кулишках), это именно про это место.
Храм Всех Святых, что на Кулишках
3 дня ловил погоду. Нужен был почти штиль... Пару часов в холодной воде после заката.
Как появились «луковки»? Почему огромные и такие сложные по структуре деревянные церкви часто стоят в каких-нибудь глухих деревнях? Как это вообще все можно было построить без единого гвоздя, да еще и в лохматом 15-16 веке? Ответить на эти и подобные вопросы очень просто, если знать один секрет. И секрет этот — про дерево.
Ну или точнее про то, что на севере России всегда была куча халявного дерева. Именно этот, казалось бы, малозначительный факт тянет за собой цепь следствий, которые в итоге привели к такому феномену как «русское деревянное зодчество».
***
Если вдуматься, нам страшно повезло. Большая часть жителей планеты всегда жила в среде, где «лес» был дефицитным товаром, ценным и исчерпаемым ресурсом, который тратили только на на крыши или каркасы домов. Мы же могли не экономить и делать из дерева вообще все.
Так появились срубы.
Думаю, объяснять, что такое «сруб» никому не надо. Даже сейчас, с изобретением и распространением многих других строительных материалов, постройки из срубов все еще в ходу. Так что любой, кто читает эту статью, думаю, знает, что это такое.
Важно тут другое: сруб — это специфическая конструктивная структура, которая сильно отличается от каменных домов и, уж тем более, от каркасных. Нагрузки распределяются по-другому, элементы сцеплены друг с другом по-другому, сами элементы другие и т.д.
У срубов, как и у других конструктивных систем, есть свои слабые и сильные стороны, минусы и плюсы; так сказать конструктивные особенности. Есть то, что элементарно построить с помощью сруба, но чертовски сложно, скажем, каркасным методом, и наоборот. И это важный момент: именно благодаря развитию «сильных сторон» срубного строительства и появились все самые известные формы деревянного зодчества: «луковки», башни, «шатры», «бочки», «гульбища» и т.д.
Также важно, что эти срубы были именно из бревна.
Итак, смотрите, магия!
Сруб — это такая структура, которая будет устойчивой в какой угодно форме. Это может быть треугольник, квадрат, шестигранник, восьмигранник, да хоть звезда! И легко может переходить из одной формы в другую. Так появились восьмерики. А с ними — немалая доля изящества деревянных церквей.
Бревенчатый сруб в силу специфики сцепления элементов может легко «расширяться» или «сужаться», не теряя своей целостности. Так появилось много чего. Например, «шатры», купола башен и «повалы».
Также с помощью сруба можно сделать довольно большие консоли. Благодаря этому появились «гульбища».
Срубный способ стройки позволяет сделать фронтоны почти что любой формы. Действительно, какая разница, как порезать сплошную стену из бревен, ровно или округло? Именно так и получились знаменитые «бочки». Остается только один вопрос: как же тогда положить крышу на такую сложную форму, как у «бочки»?
Довольно просто! Секрет этой и любой другой криволинейной крыши в том, что в старом срубном строительстве кровля конструктивно делалась не так, как сейчас. Сейчас всю нагрузку крыши, снега и т.д. несут на себе стропила — наклоненные сверху вниз доски. Это основной тип конструктива скатных крыш, считай, по всему миру.
Однако раньше в деревянном строительстве России делали не так. Не было никаких стропил (если мы говорим о "бочках"). Вместо них нагрузку несли бревна, опирающиеся с двух сторон на фронтоны. То есть, грубо говоря, бревенчатая боковая стена просто продолжалась вверх, повторяя форму фронтона, и становилась крышей! Тот же элементарный сруб, просто другой формы.
Способ гениально простой и потрясающе элегантный. Для сравнения посмотрите каких сил стоит повторение этих форм, если вы по какой-то причине хотите строить не срубом, а с помощью стропил.
Ну и финальный аккорд: луковки. Если вы дочитали до этого момента, то, думаю, уже догадываетесь, как же изначально появились луковки. Да также не сложно: это просто соединение «бочки» и «восмерика» в единый сруб. Вот и все.
Теперь взгляните еще раз на «сложные» большие деревянные храмы. Думаю, теперь они для вас не так уж и сложны. Они состоят из типовых и повторяющихся элементов. Красивых и гениально элегантно вытекающих просто из логики срубного строительства.
Одна из особенностей Русского Севера — большие дома-дворы. Это целые комплексы, в которых под одной крышей жили большие семьи, там же содержались домашние животные, хранилось сено, инвентарь, телеги. Гениальное изобретение, позволившее жить и вести хозяйство в суровом климате с долгими зимними ночами. Строились дома очень добротно, многие из них стоят более ста лет.
Деревня Кимжа Архангельской области. Так выглядят жилые дома-дворы
В своем северном путешествии нам удалось не только посмотреть, но и пожить в одном из таких домов у замечательной Нины Николаевны. Я покажу, как устроен северный дом-двор, и как он выглядит изнутри.
Этот дом не самый большой, но он настоящий и не обновленный. Это не музей деревянного зодчества, такие дома стоят во многих деревнях на Русском Севере. Сколько точно лет этому дому, неизвестно, но он точно стоит больше века. Хозяйка дома — Нина Николаевна, очень добрый и светлый человек. Она влюблена в Кимжу, принимает в доме гостей и с удовольствием рассказывает об особенностях северного быта. Вход в дом находится на уровне второго этажа. Зимы могут быть снежными, с метелями, сугробами. Если сделать вход на уровне земли, то в дом вы можете не войти. Или не выйти.
Хозяйка Нина Николаевна на лестнице, ведущей в дом
За дверью мы попадаем в сени. Они разделяют дом на две части — жилую и хозяйственную. Слева — жилые помещения, справа — хозяйственные. В сенях у Нины Николаевны множество интересных вещей. В северных домах эту часть дома, соединяющую хозяйственные и жилые помещения называют мост.
Мост — часть дома, соединяющая жилую и хозяйственную части
Несмотря на большой размер дома, в нем всего две жилые комнаты. В одной живет сама Нина Николаевна, другая предназначена для гостей. В этой комнате мы и прожили несколько дней.
Гостевая комната. Все по-простому. За мной дверь, слева печь
Наверняка, у тех, кто впервые читает о домах-дворах, возникает вопрос: почему в таком большом двухэтажном доме всего две комнаты? Тут мне для объяснения придется воспользоваться картинками из интернета.Как я уже сказал, в северных домах-дворах под одной крышей жили и люди, и животные. Так было проще заниматься хозяйством, отапливать дом. Если на улице была сильная непогода, можно было не выходить из дома по несколько дней.
Схема устройства северного дома. Иллюстрация из книги «Крестьянские хоромы», художник Ольга Золотухина.
Сейчас в деревнях уже мало кто держит скотину, но хозяйственная часть в домах сохраняется и используется как сарай. Сзади дома видно, что в хозяйственной части нет окон, но есть большие ворота на уровне второго этажа.
Северный дом, вид с обратной стороны.
Раньше на второй этаж в хозяйственной части — поветь — вел наклонный въезд, называемый взвоз. По нему могла въезжать лошадь с телегой. В повети хранилось сено, сельскохозяйственные орудия, телеги. Домашние животные размещались на первом этаже хозяйственной части. В доме Нины Николаевны взвоз не сохранился, я покажу, как он выглядел на примере других домов в северных деревнях.
Дом с взвозом в деревне Кильца
Сейчас в этом доме на повети устроено дополнительное неотапливаемое помещение, в котором летом можно есть и даже спать. Сюда же выносятся ненужные в данный момент вещи.
Поветь. Раньше здесь хранили сено и сельхозорудия. Под поветью был скотный двор
Первый этаж под жилыми комнатами называется подклет. В доме у Нины Николаевны он не используется. Сейчас там лежат оставшиеся с ремонта дома стройматериалы, запас дров. Традиционно в подклете находились кладовые. В некоторых избах первый этаж также использовался как жилой, особенно если семья разрасталась. Для Нины Николаевны это уже неактуально.
Подклет. Нежилой первый этаж
Я не рассказал о важном помещении — туалете. Отхожее место не отапливается, находится оно над скотным двором в дальнем углу. Прогуляться туда, когда на улице -30 — то еще приключение. В доме у Нины Николаевны оборудован еще один туалет в дальнем конце сеней, используемый в зимнее время. Там потеплее, чем на улице.
Туалет в северном доме
Дома в деревнях топят дровами. Газ сюда не провели. Да что там газ, в Кимже до сих пор нет магистрального электричества, дизельная электростанция молотит на окраине деревни. Завозить уголь очень дорого, а дров вокруг много. У Нины Николаевны в доме две печи, по одной на комнату. У хозяйки в комнате стоит русская печь, она используется для приготовления пищи. В гостевой комнате печка-голландка, она более эффективная и экономичная.
Участница нашей экспедиции Ира у русской печи
Готовит Нина Николаевна очень вкусно. Она использует местные продукты — ягоды, собранные в окрестностях деревни, овощи, выращенные односельчанами. Все это готовится и томится в русской печи, после прогулки по морозцу пальчики оближешь.
Автор с Ниной Николаевной в ее комнате
Хочу сказать Нине Николаевне огромное спасибо за гостеприимство и пожелать крепкого здоровья и долгих лет жизни. Очень надеюсь увидеться вновь. А северные дома-дворы — моя любовь. Это потрясающий пример мудрости, мастерства и жизненного опыта наших предков, сумевших приспособиться к суровым условиями севера.

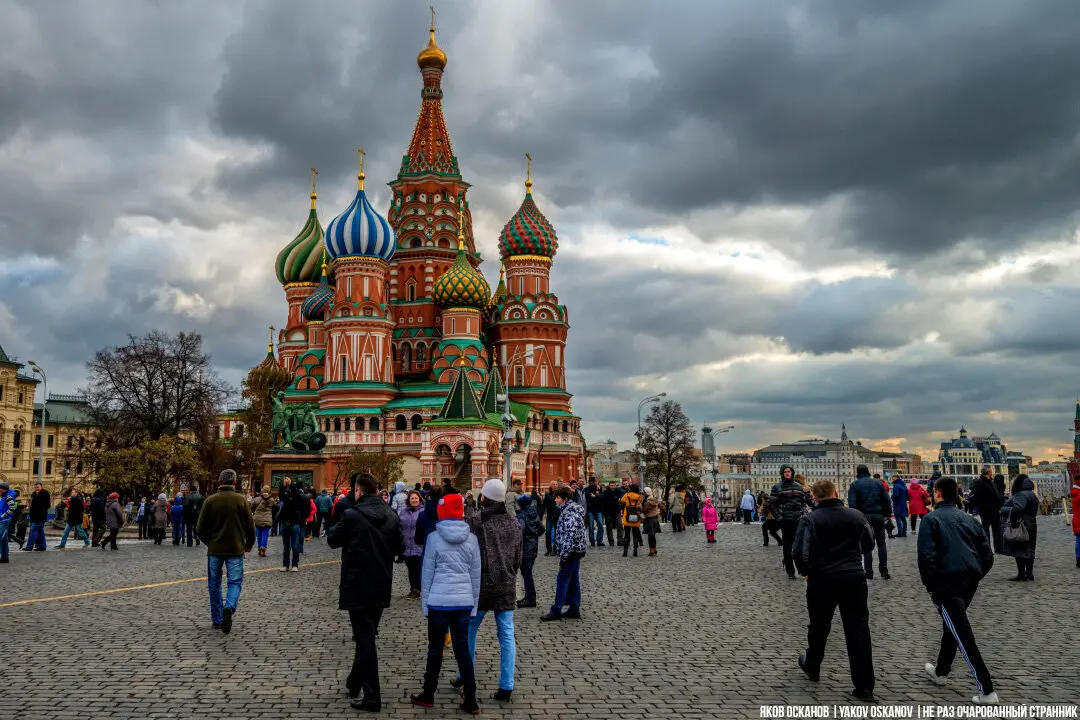

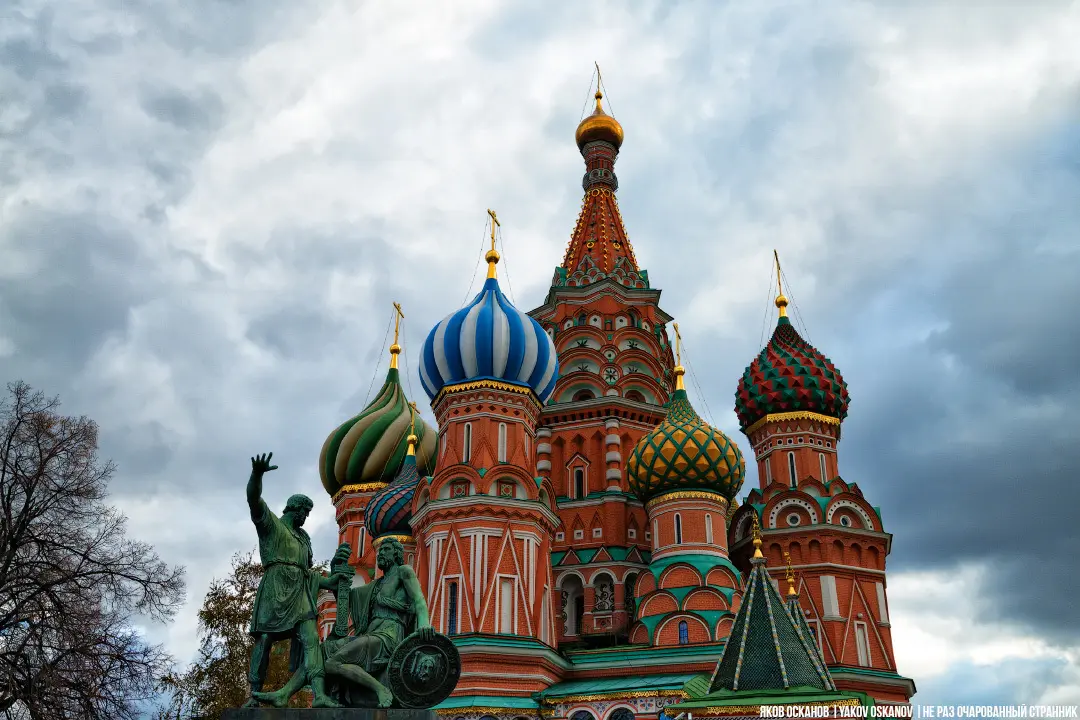

Большинство людей на вопрос о том, что является главным архитектурным символом страны не задумываясь назовут Собор Василия Блаженного на Красной Площади. Однако такого собора в России нет. А тот, который стоит на главной площади страны, называется собором Покрова Пресвятой Богородицы, что на Рву .
Он был построен как символ памяти о взятии Казани и объединяет девять церквей (приделов), стоящих на общем основании – подклете. Собор построили во велению Ивана Грозного. Центральную церковь освятили в честь праздника Покрова Пресвятой Богородицы. Часть из восьми окружающих её церквей освятили в честь святых, чьё чествование выпадает на дни решающих боёв за Казань.

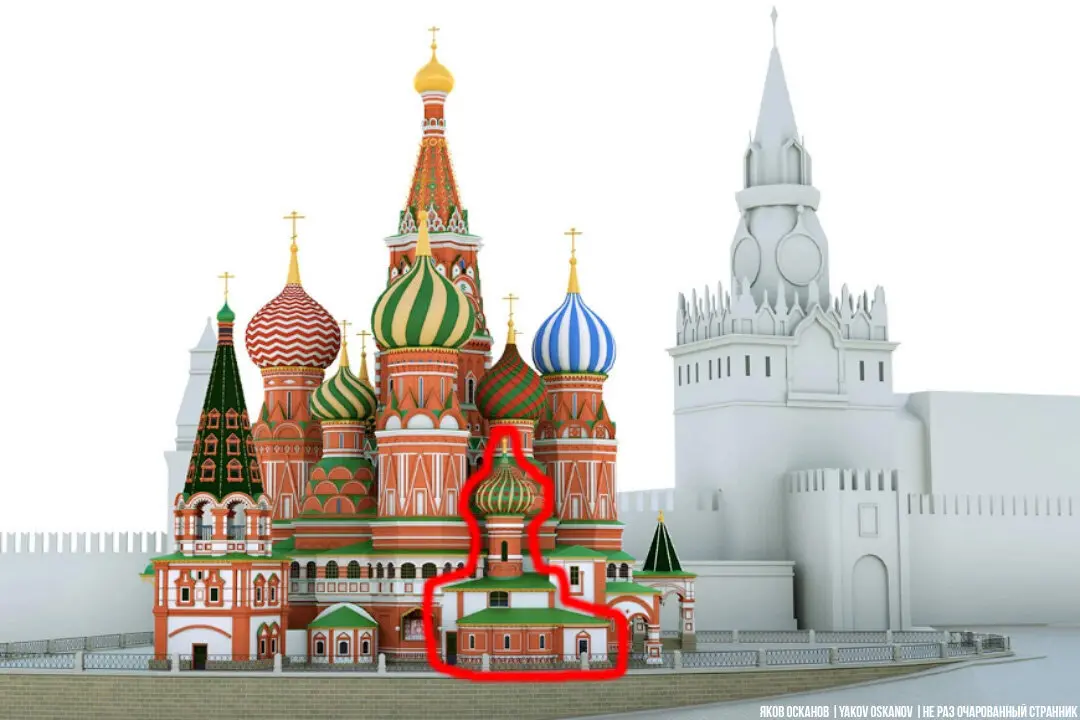

И только несколько десятилетий спустя сын Ивана Грозного повелел пристроить к собору ещё одну церковь и освятить её в честь местного юродивого Василия, которого похоронили возле стен здания. По легенде на могиле святого случалось много чудес и люди приходили поклоняться ему.
В названии собора также упоминается ров. Имеется в виду фортификационный ров, который существовал на красной площади до 1814 года. Он назывался Алевизов Ров, в честь его создателя – Алевиза Фрязина.
А вот имени создателя самого самого собора история до нас не донесла. Предположительно это были архитекторы Иван Барма и Постник Яковлев. Впрочем, есть также версия, что это один человек.
Кто бы это не был, по преданию Иван Грозный велел ослепить создателя, чтобы он не смог построить ещё одного такого храма. Насколько это правда – неизвестно. Но Постник потом ещё строил другие здания в Казани, а стало быть остался зрячим.

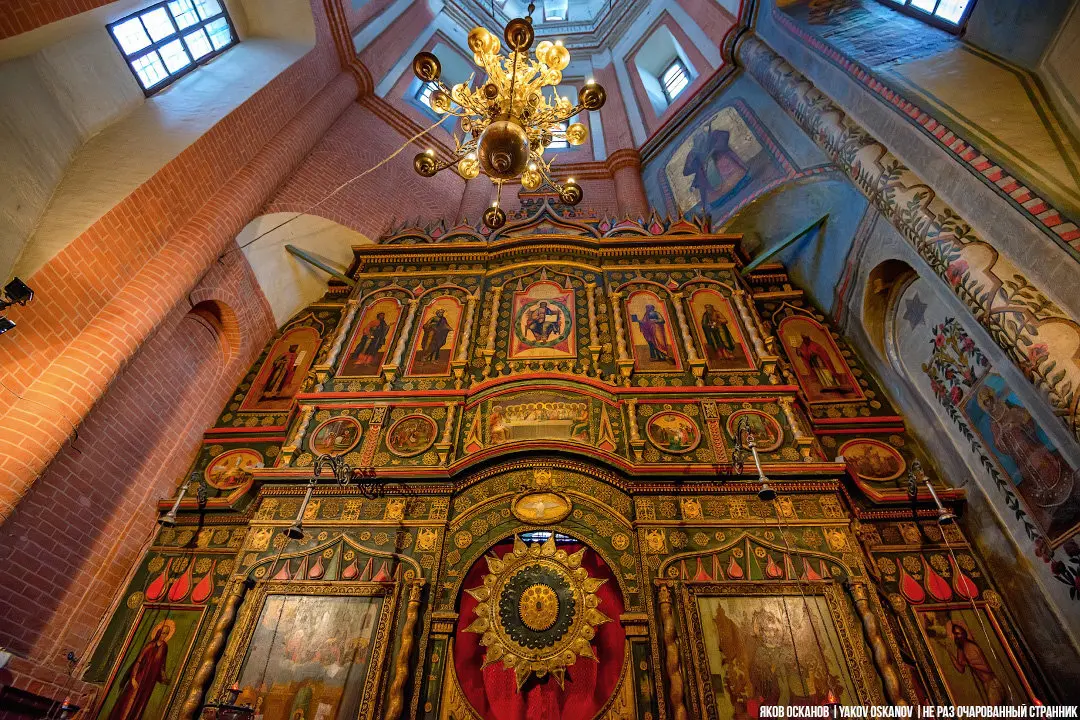

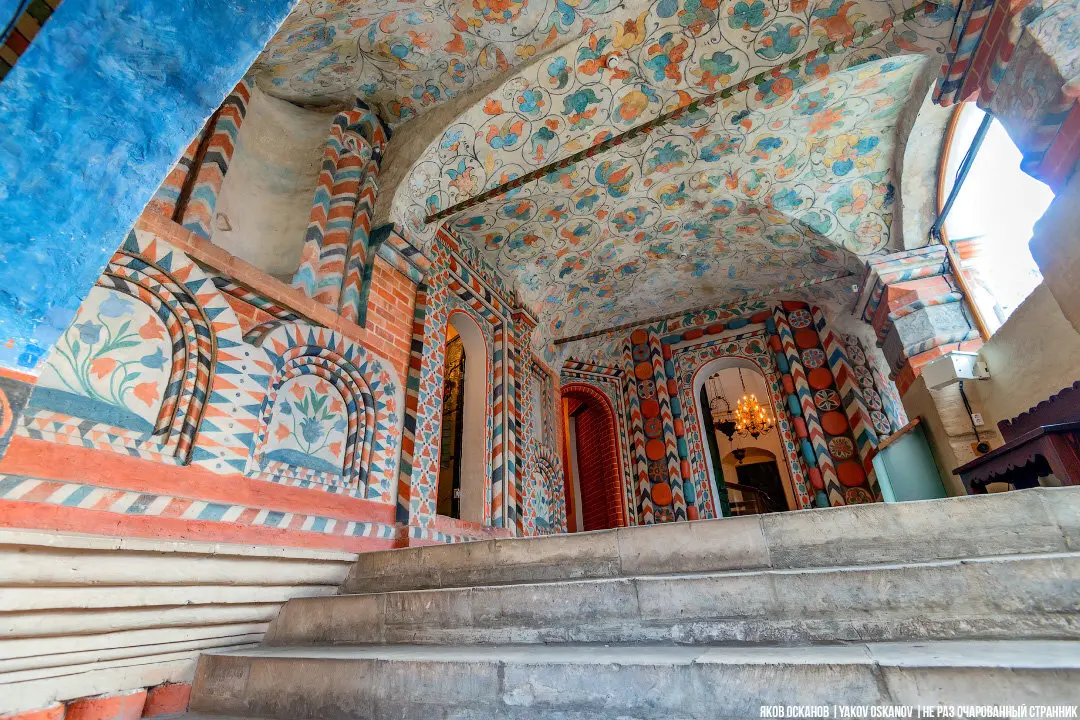

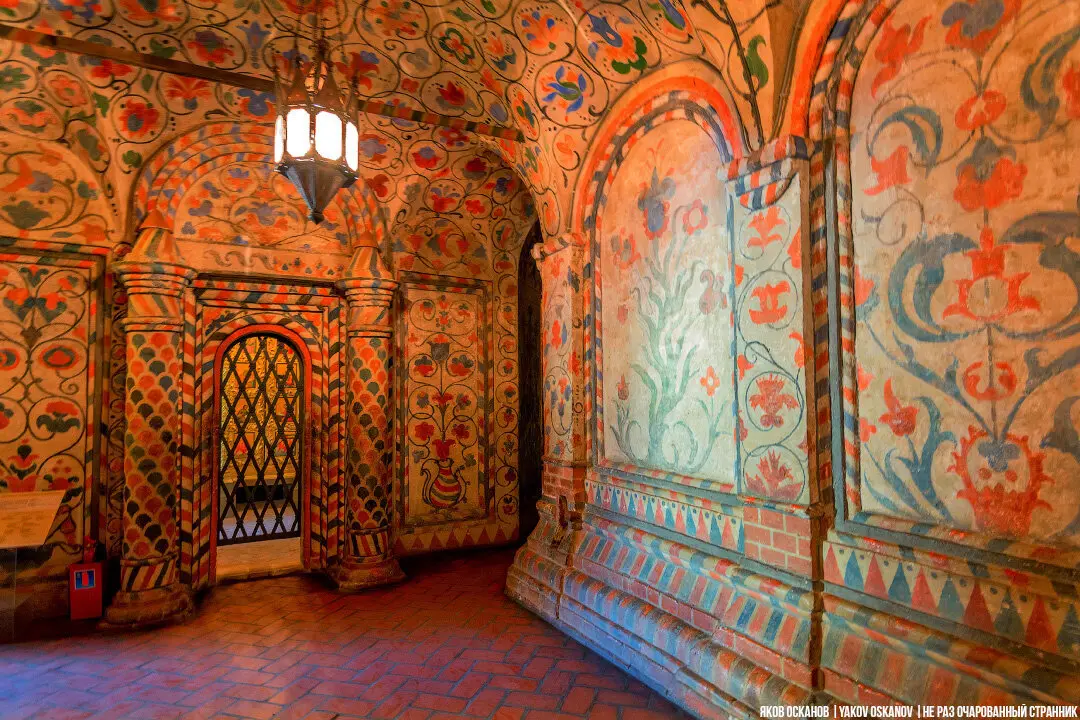

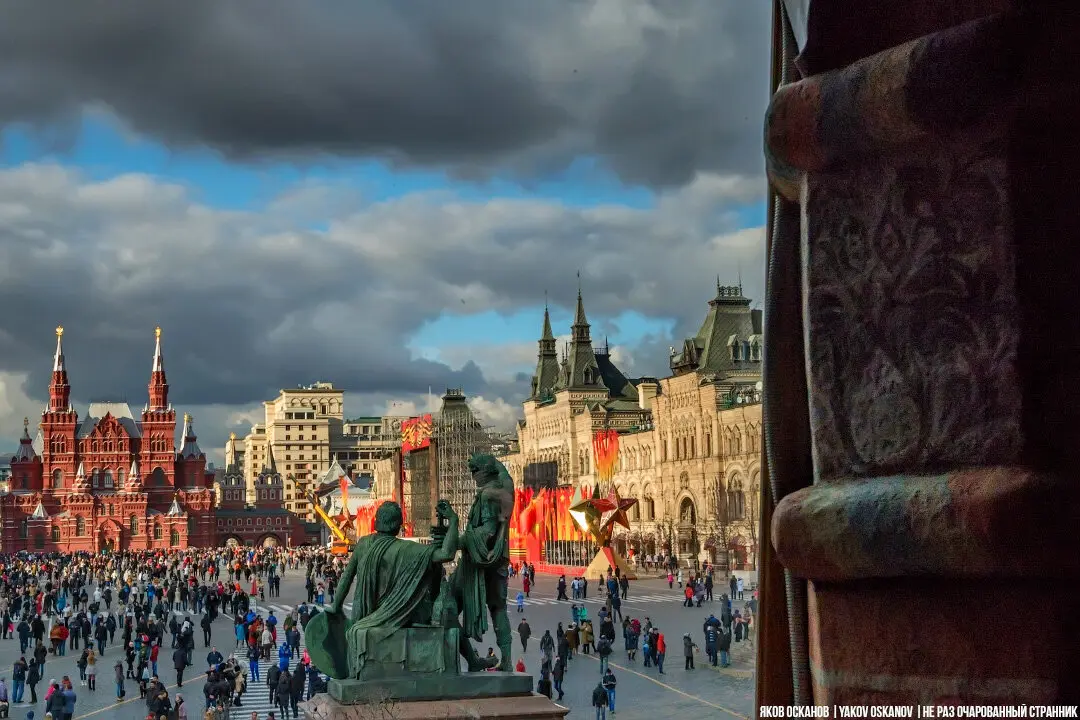

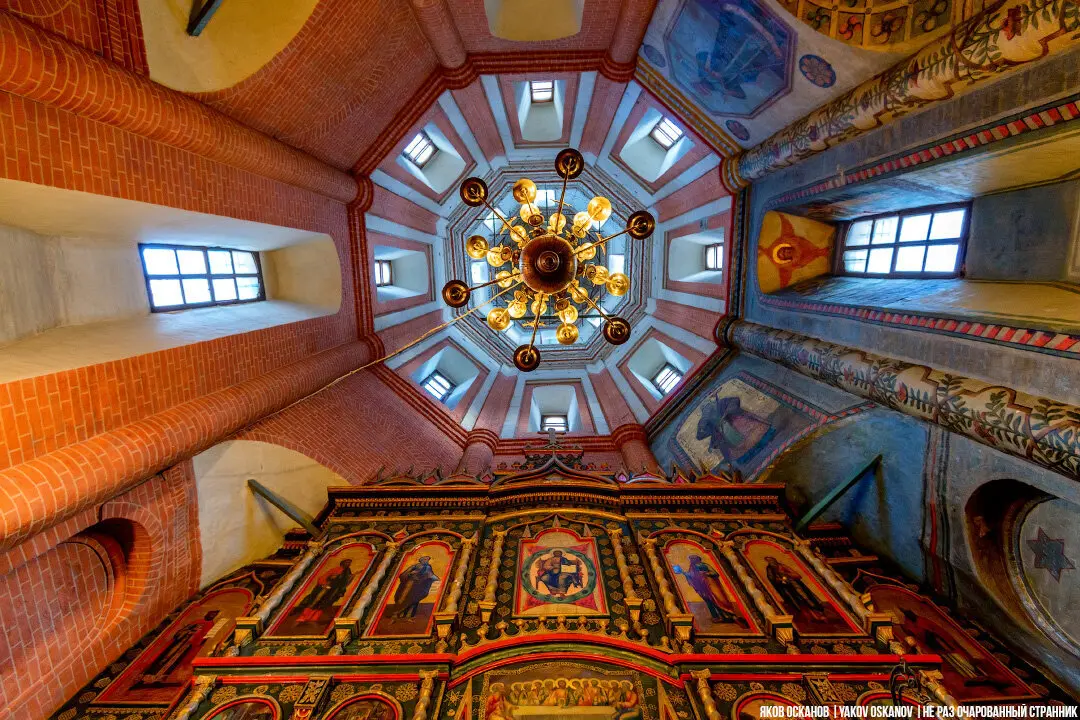

Если вы будете в Москве на Красной площади, не ограничивайтесь беглым осмотром храма снаружи. Потратьте немного времени и сходи на экскурсию по собору. Внутри расположен музей, и множество интересных экспонатов. Ниже немного фотографий из собора и объяснение, почему его называют по имени самой малой из церквей.
Всё дело в том, что давние века храм не отапливался, поэтому зимой службы в нём не велись. А пристроенной новой церкви Василия Блаженного сделали отопление, так как она была самой маленькой и её легче всего было прогреть, и службы начали проводить в нём. Соответственно прихожане и начали называть весь храм по названию церкви, в которой собирались.
Вот такая история. Надеюсь тебе было интересно
В Ростове-на-Дону нашлась какая-то совершенно уникальная мозаика! По технике.
Совмещение обычной мозаики и специально вырезанных цельных кусков.
Какой-то свой самобытный мозаичный стиль!
Афигеть просто. Не встречала такого, да в таком количестве.
Самый крупный строительный проект на планете: горизонтальный небоскреб «Зеркальная линия» обретает очертания

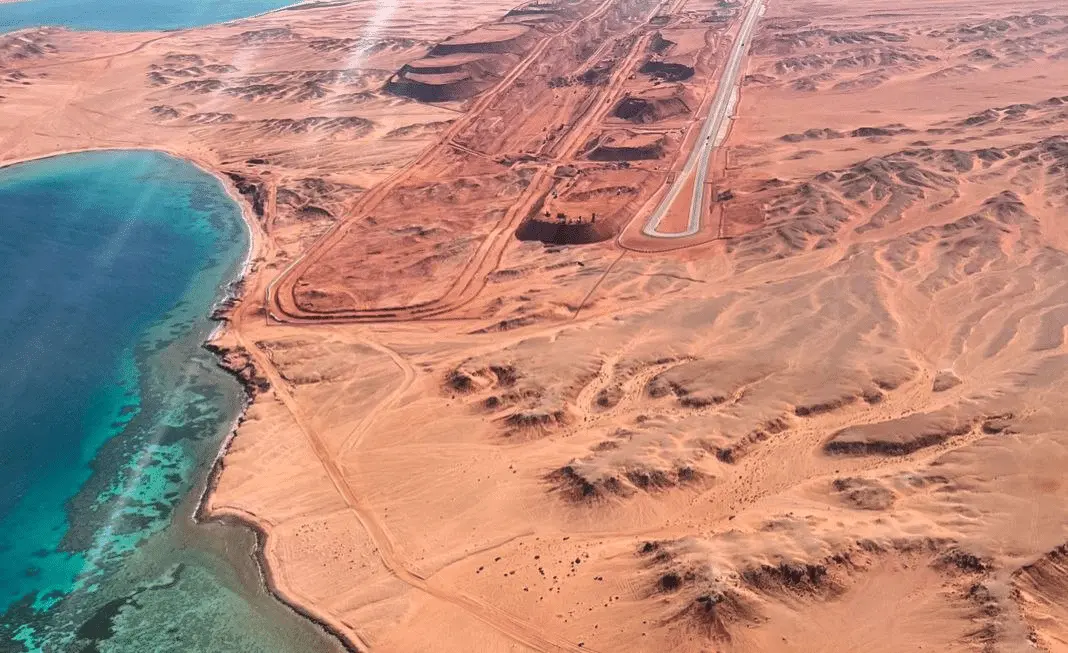

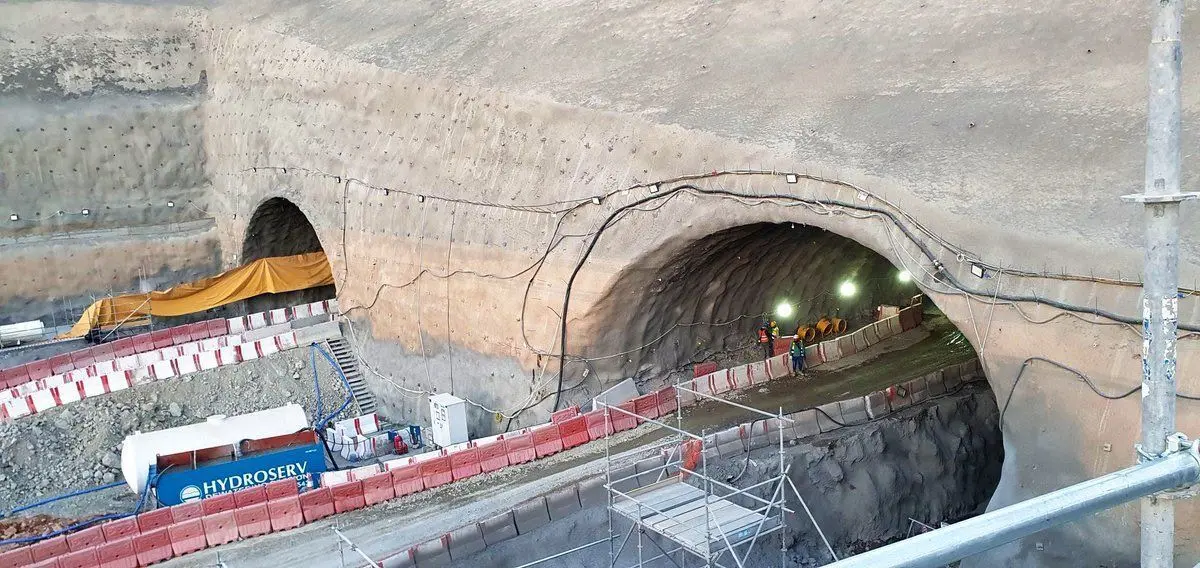

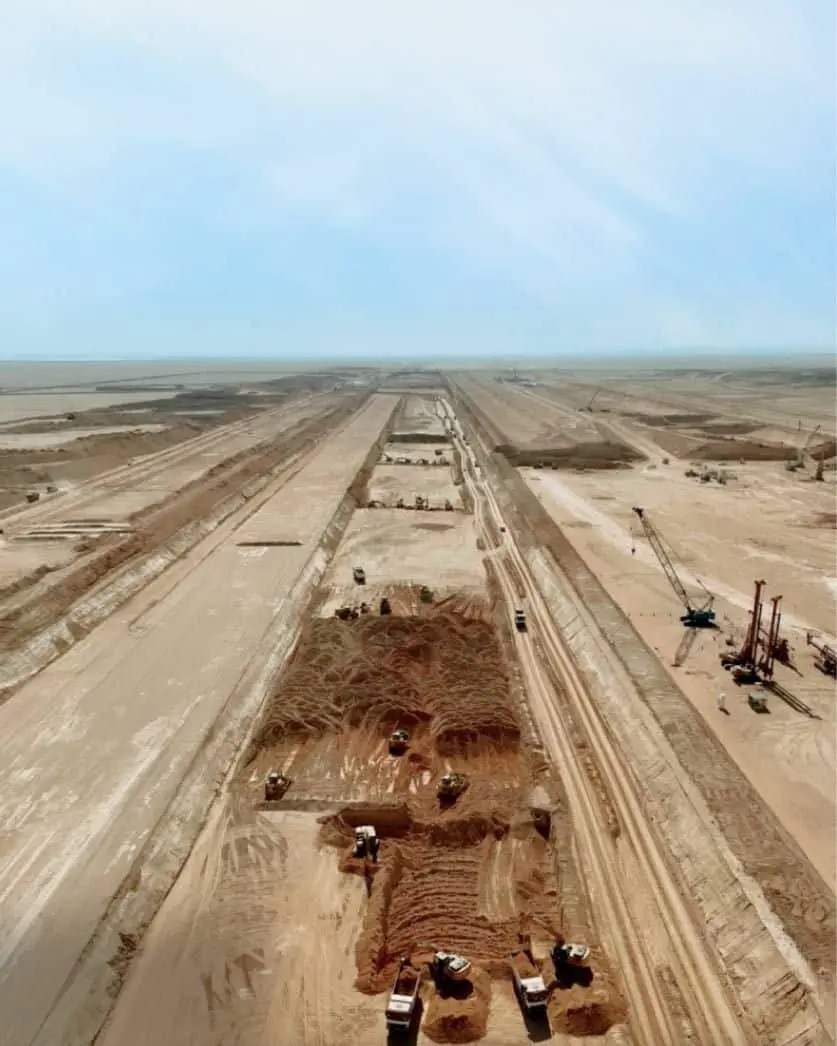

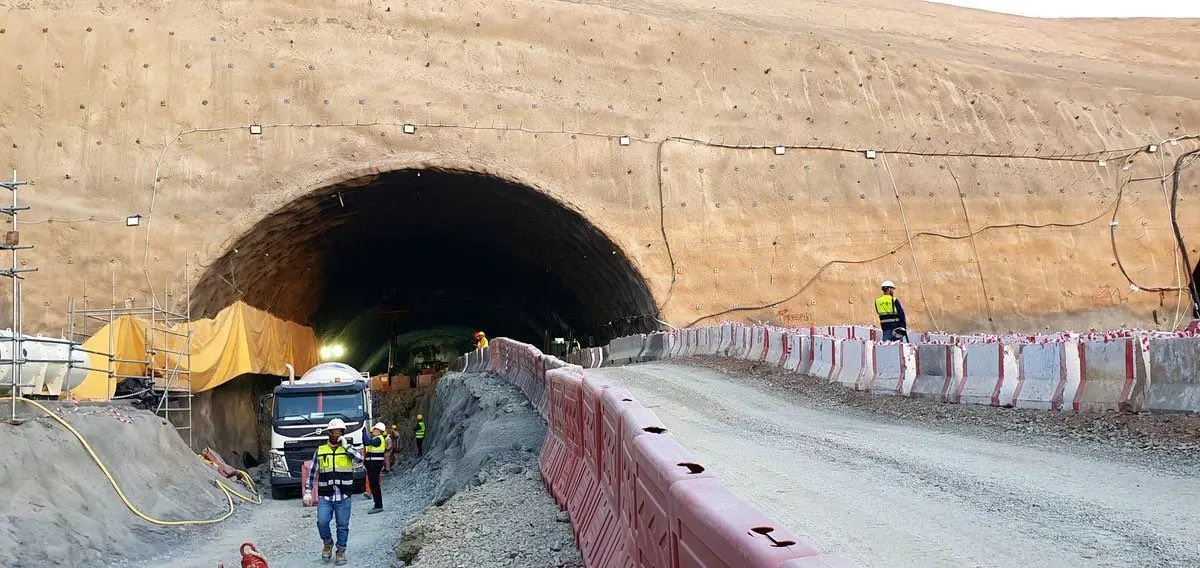

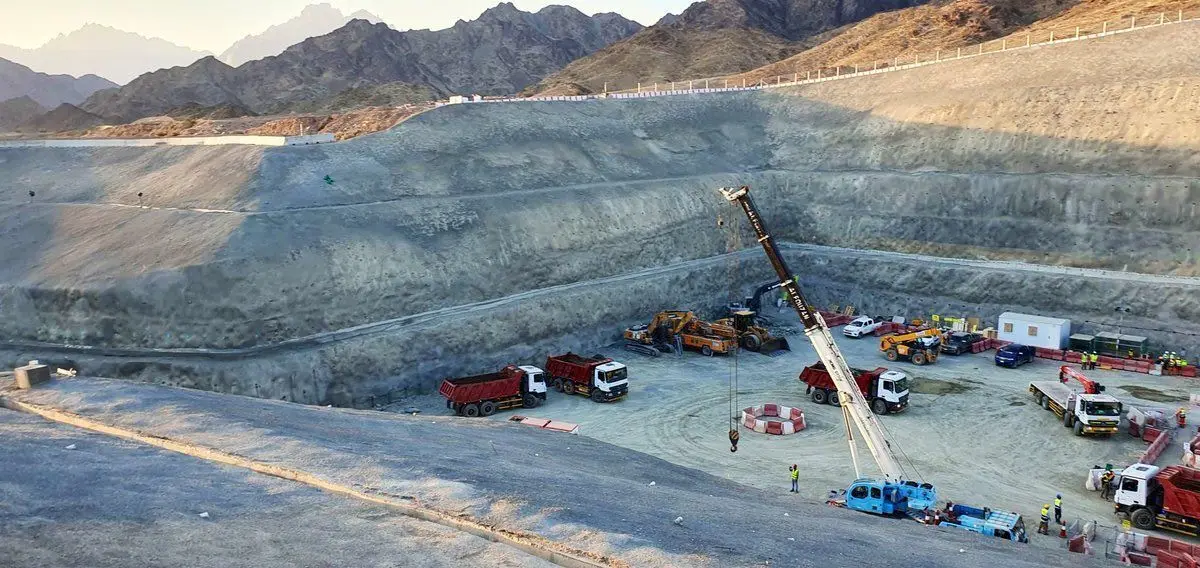

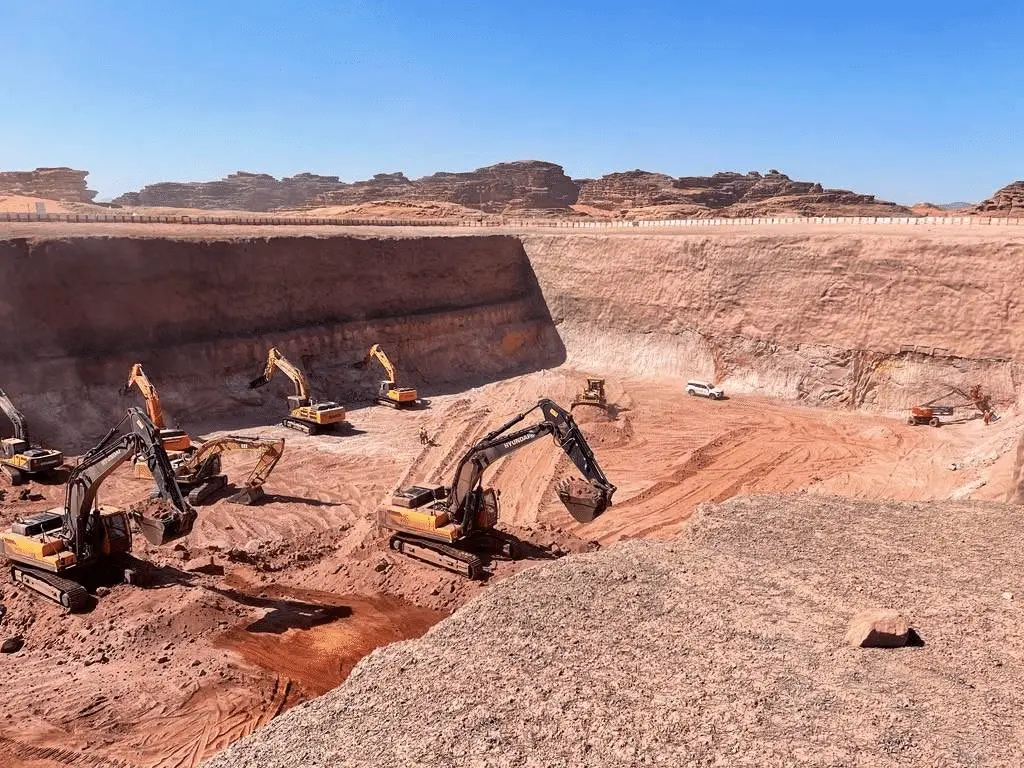

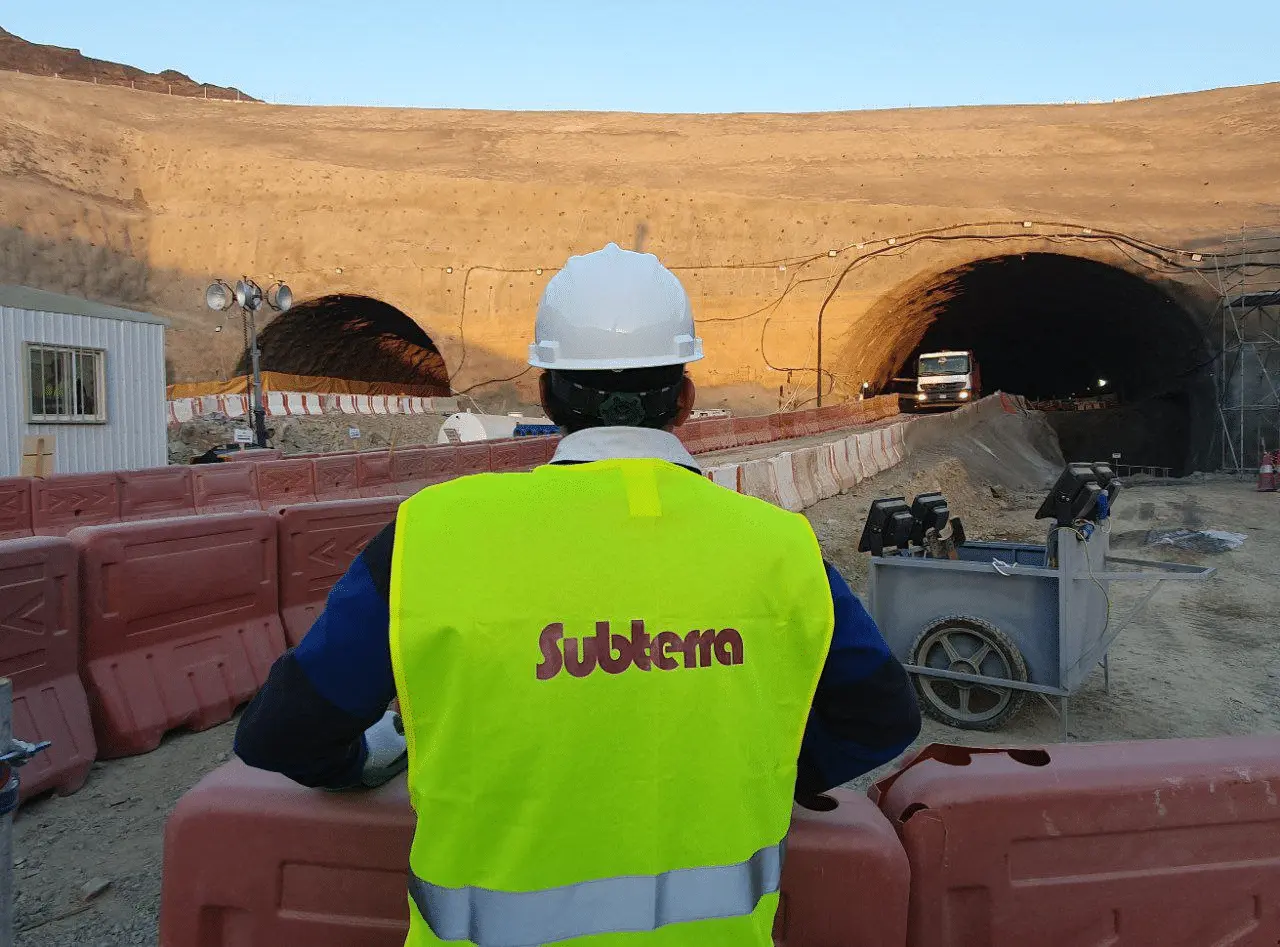

Появились новые изображения со строительства саудовского мегаздания-города «Зеркальная линия» (The Line). Прошел примерно год с начала его возведения.
В начале 2022 года наследный принц Саудовской Аравии Мохаммед бин Салман одобрил строительство гигантского «лежачего небоскреба», в котором будут жить до девяти миллионов человек.
Здание-мегаполис, по заявлению принца, станет самым экологичным в мире. Работы по возведению «Зеркальной линии» длиной в 170 километров, в полкилометра высотой (и всего 200 метров в ширину) продвигаются вовсю.

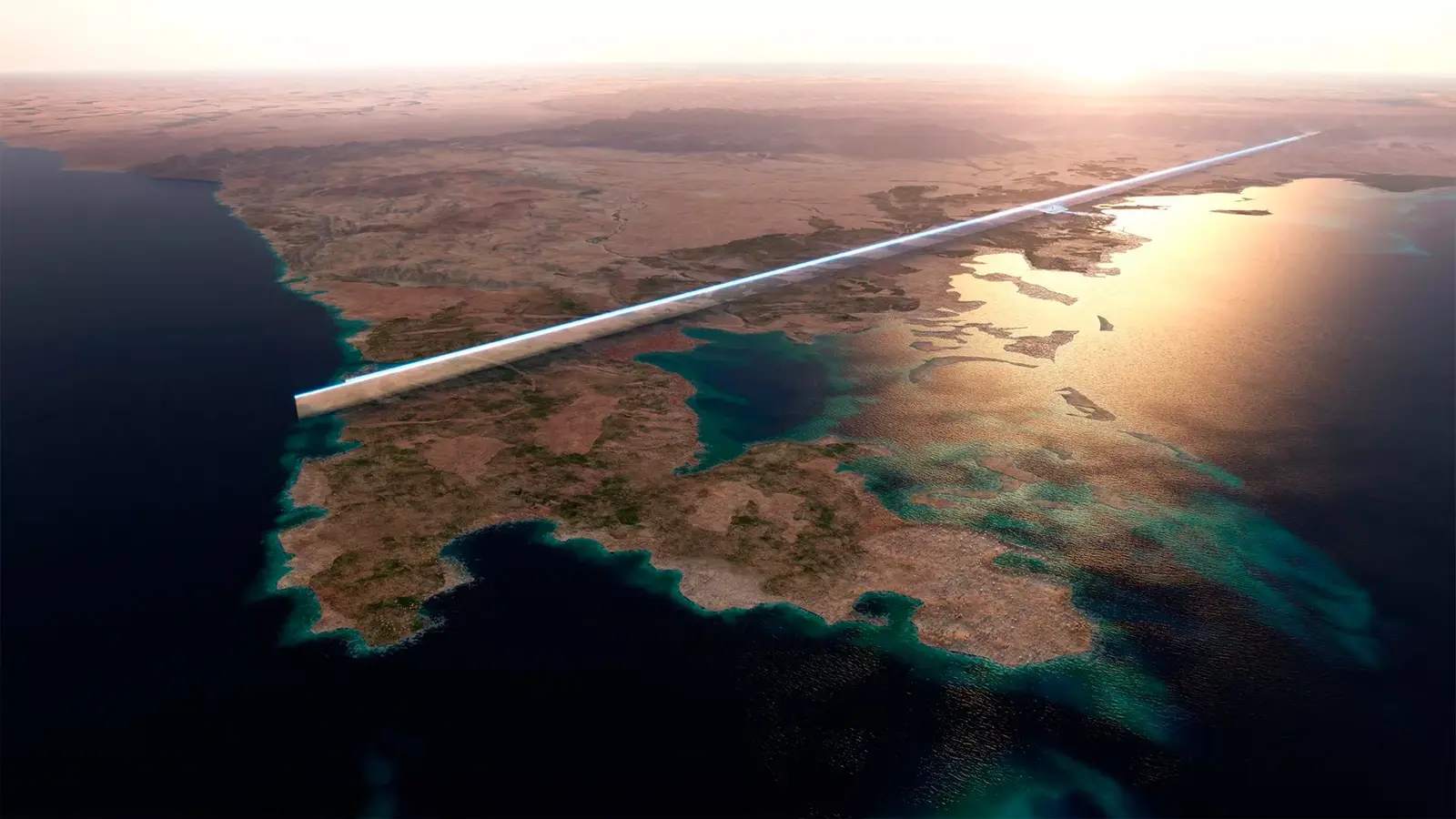

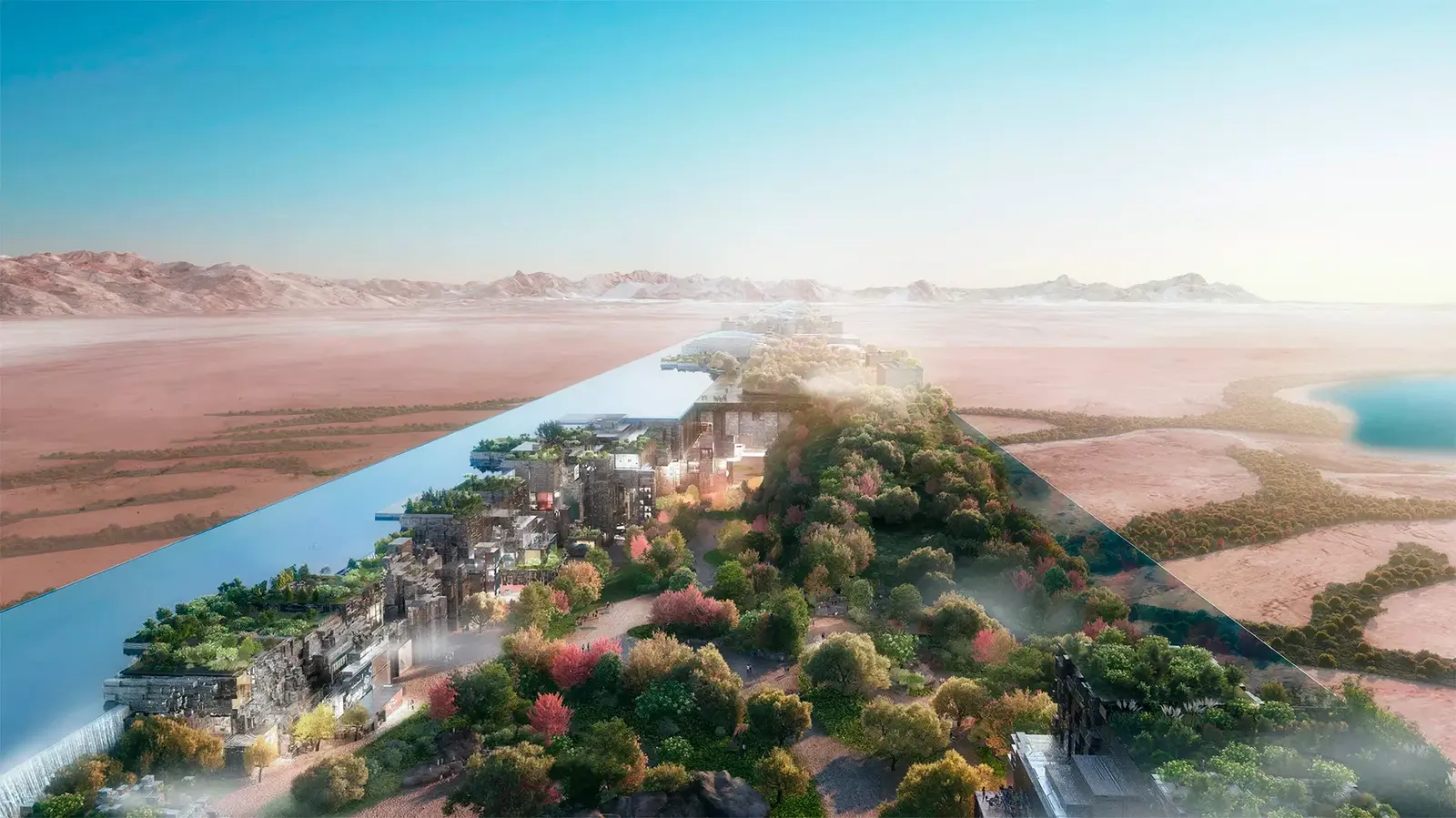

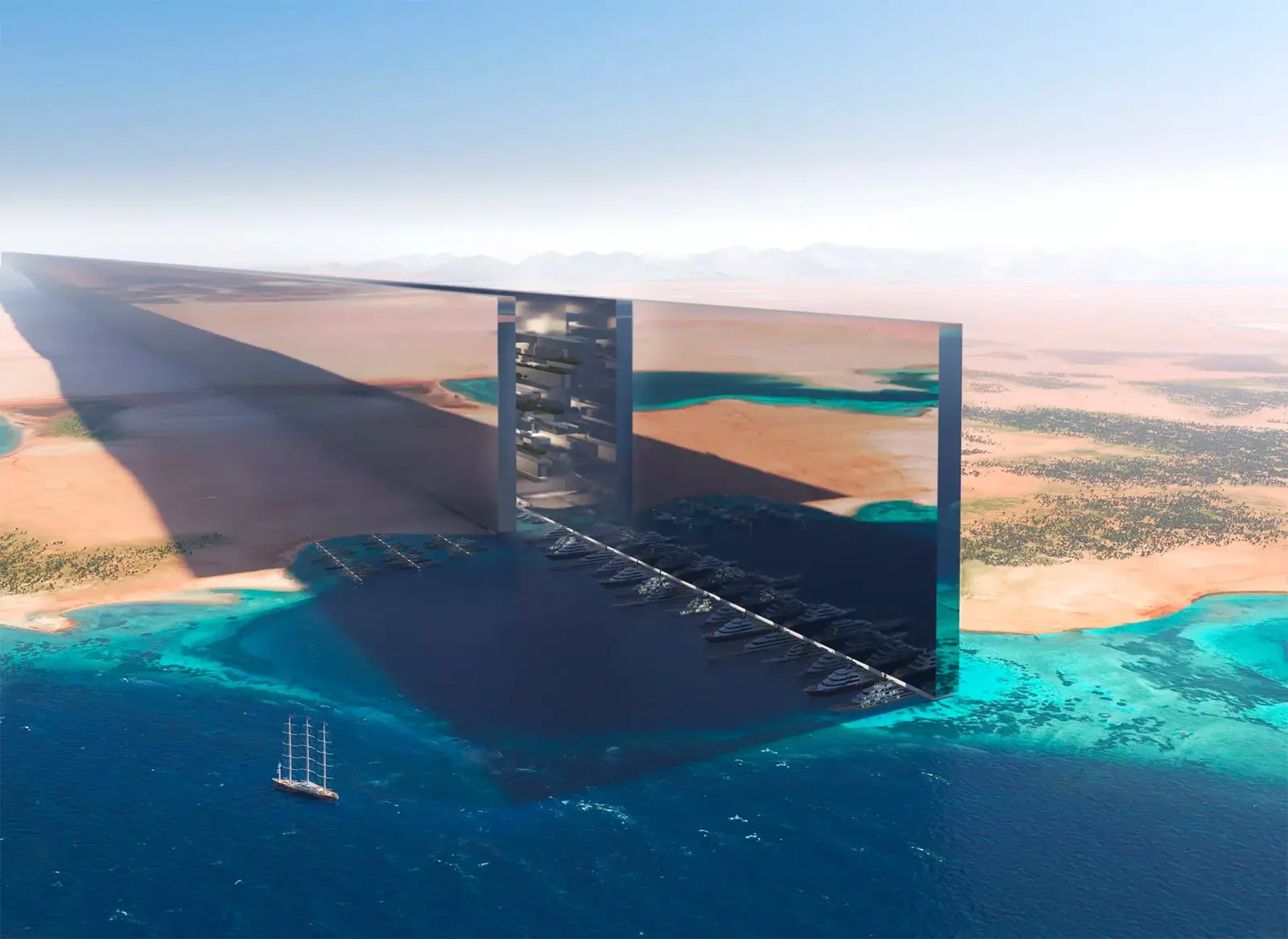

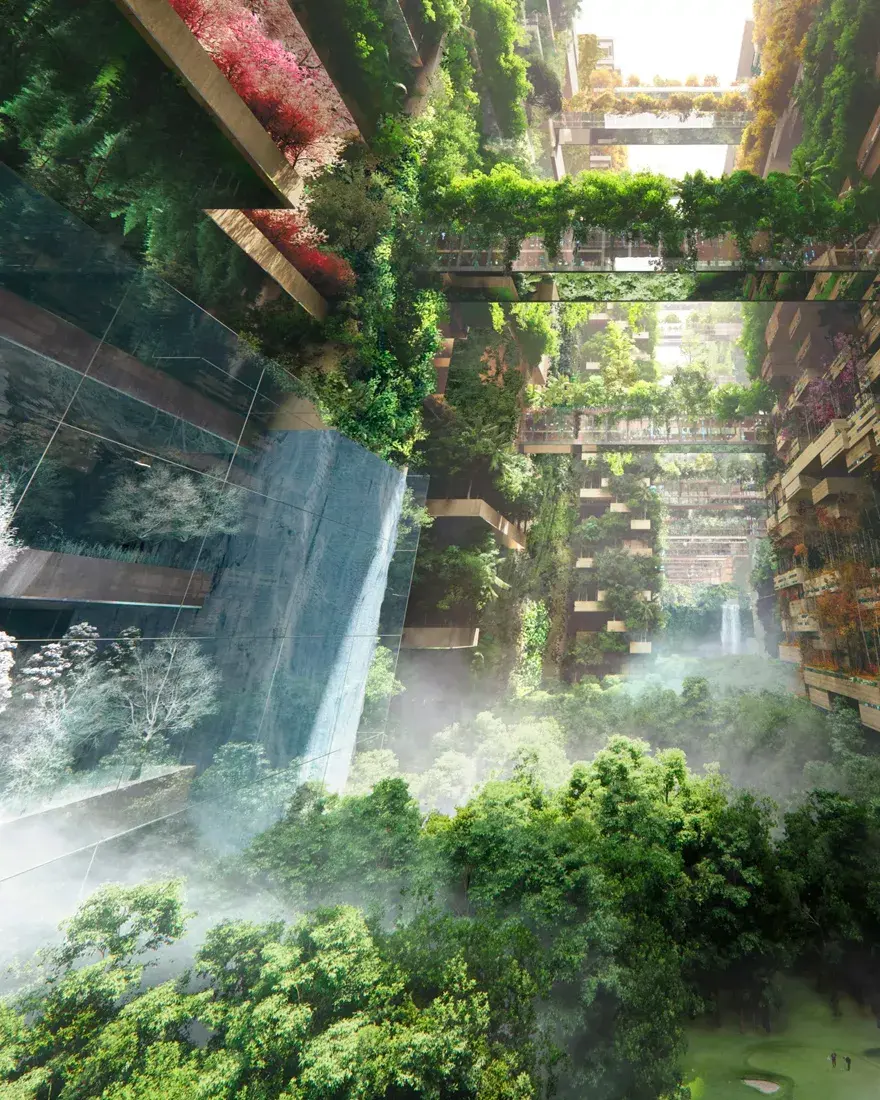

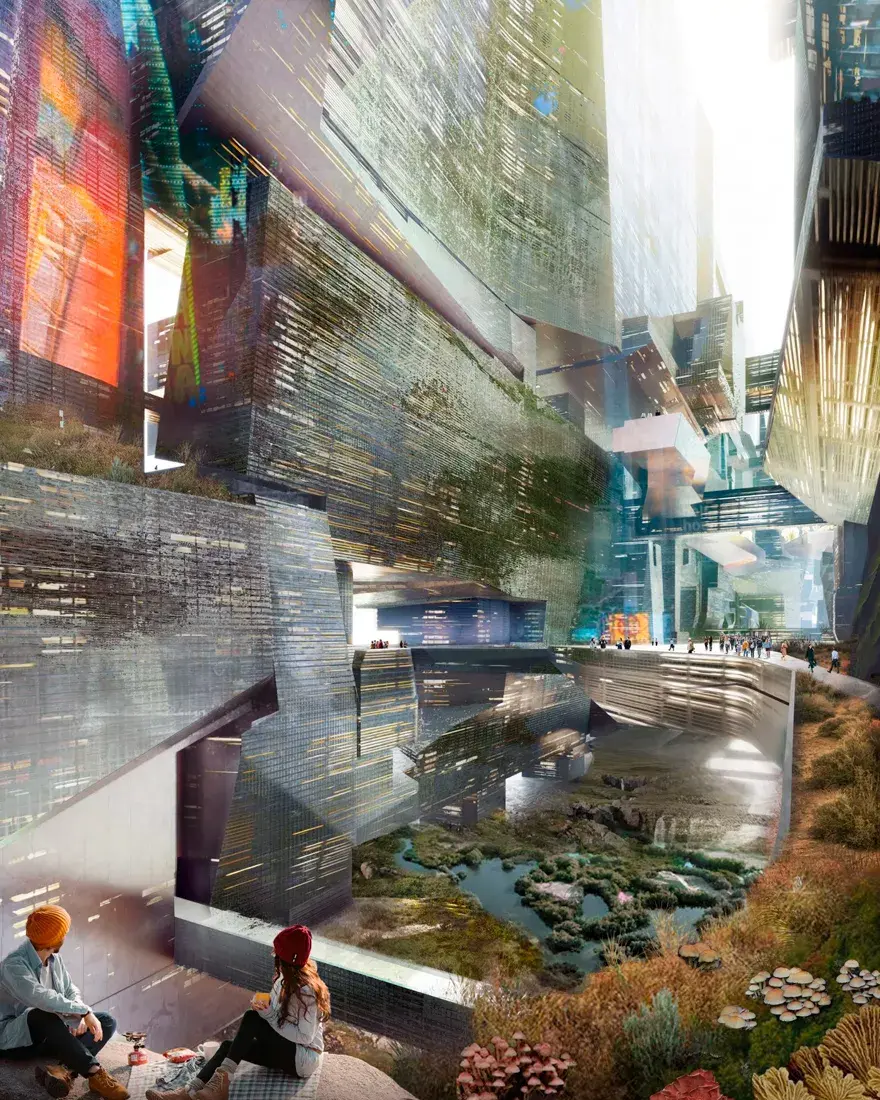

P.S. Для тех, кто пропустил новость о строительстве данного сооружения, прикладываю визуализацию проекта саудовских властей:
Архитектура
Горизонтальный небоскреб в пустыне
Правительство Саудовской Аравии представило визуализацию 170-километрового зеркального небоскреба, вмещающего девять миллионов человек. Линейный город под названием The Line планируют построить у Красного моря в рамках проекта Neom.
Проект The Line был разработан как альтернатива традиционным городам, которые обычно расходятся из центральной точки. Эта мегаструктура протяженностью 170 километров по северо-западу Саудовской Аравии будет иметь высоту 500 метров и ширину всего 200 метров. Если проект будет реализован, то сооружение станет 12-м по высоте зданием в мире, а также самым длинным. Автор The Line официально не был объявлен, но издание Dezeen предполагает, что он был разработан американской студией Morphosis.
«При запуске The Line в прошлом году мы взяли на себя обязательство совершить цивилизационную революцию, которая ставит людей на первое место благодаря радикальным изменениям в городском планировании, — говорит наследный принц Саудовской Аравии Мухаммед бин Салман. — Проекты, представленные сегодня для вертикальных многоуровневых городских сообществ, бросят вызов традиционным плоским, горизонтальным городам и создадут модель для сохранения природы и улучшения условий жизни людей. The Line решит проблемы, стоящие сегодня перед человечеством в городской жизни, и прольет свет на альтернативные способы жизни».
Город будет представлять собой прямую «линию» из двух соединенных мостами небоскребов, похожих на стены, и открытого пространства между ними. В зданиях хотят разместить жилые, торговые и развлекательные зоны, школы и офисы, а на открытом воздухе высадить большое количество зелени и разбить парки. Постройки планируют облицевать зеркальными фасадами, чтобы подчеркнуть уникальный характер проекта и стереть границу между архитектурой и природой. Подземная транспортная система, проходящая по всей длине мегаструктуры, позволит добраться из одного конца города в другой за 20 минут. Автомобилей в городе не будет.
По заявлению правительства Саудовской Аравии, структура, разработанная как устойчивая альтернатива традиционным городам, будет полностью питаться от возобновляемых источников энергии. А в зданиях планируют интегрировать вертикальное земледелие, чтобы обеспечить жителей продуктами питания. Тем не менее такие издания, как The Wall Street Journal, считают, что проект может негативно повлиять на экологию, например стать препятствием на миграционных путях птиц.
Проект The Line, впервые представленный в 2021 году, является частью инициативы Neom на северо-западе Саудовской Аравии. Neom является частью программы Vision 2030 Саудовской Аравии, направленной на диверсификацию экономики и снижение зависимости от нефти.
Источники
https://naked-science.ru/community/842037
https://www.interior.ru/architecture/13821-kineticheskaya-or...

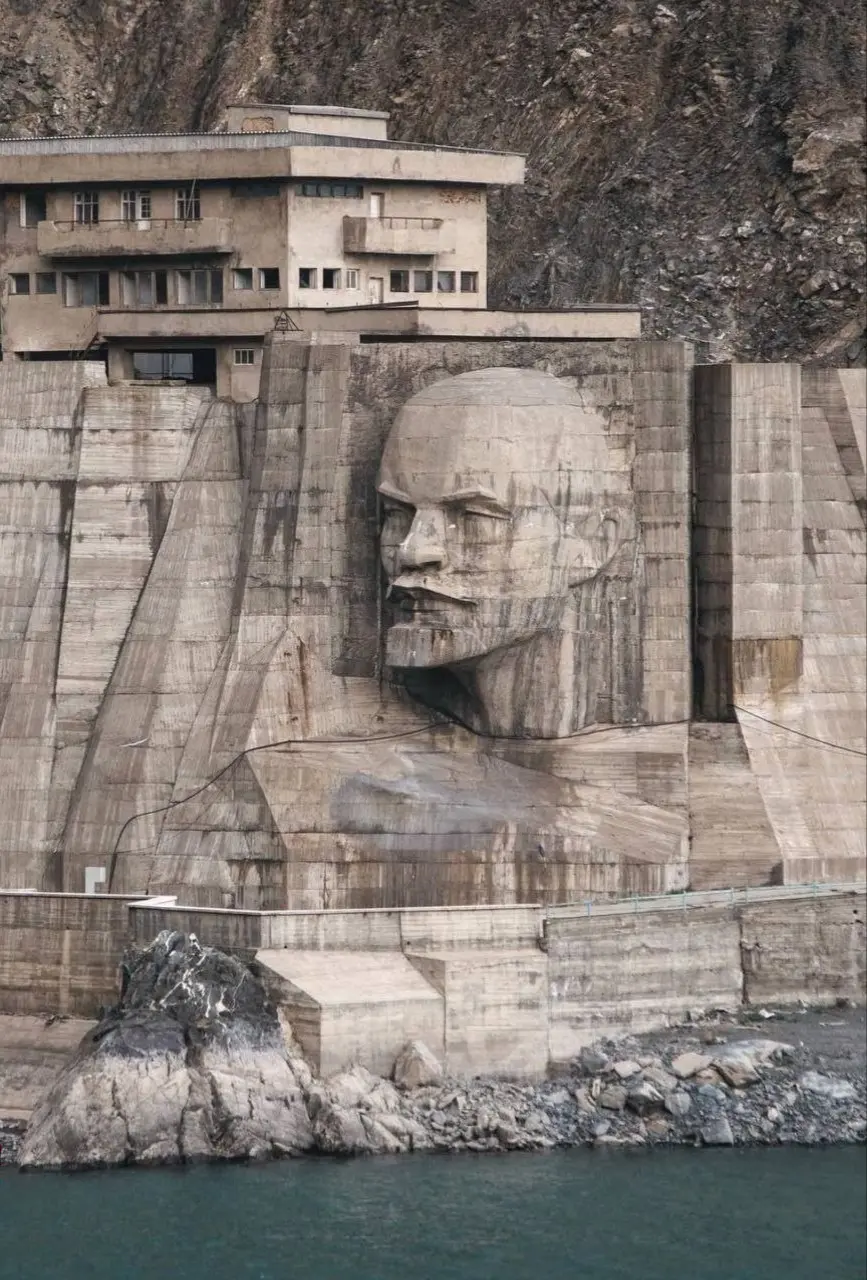

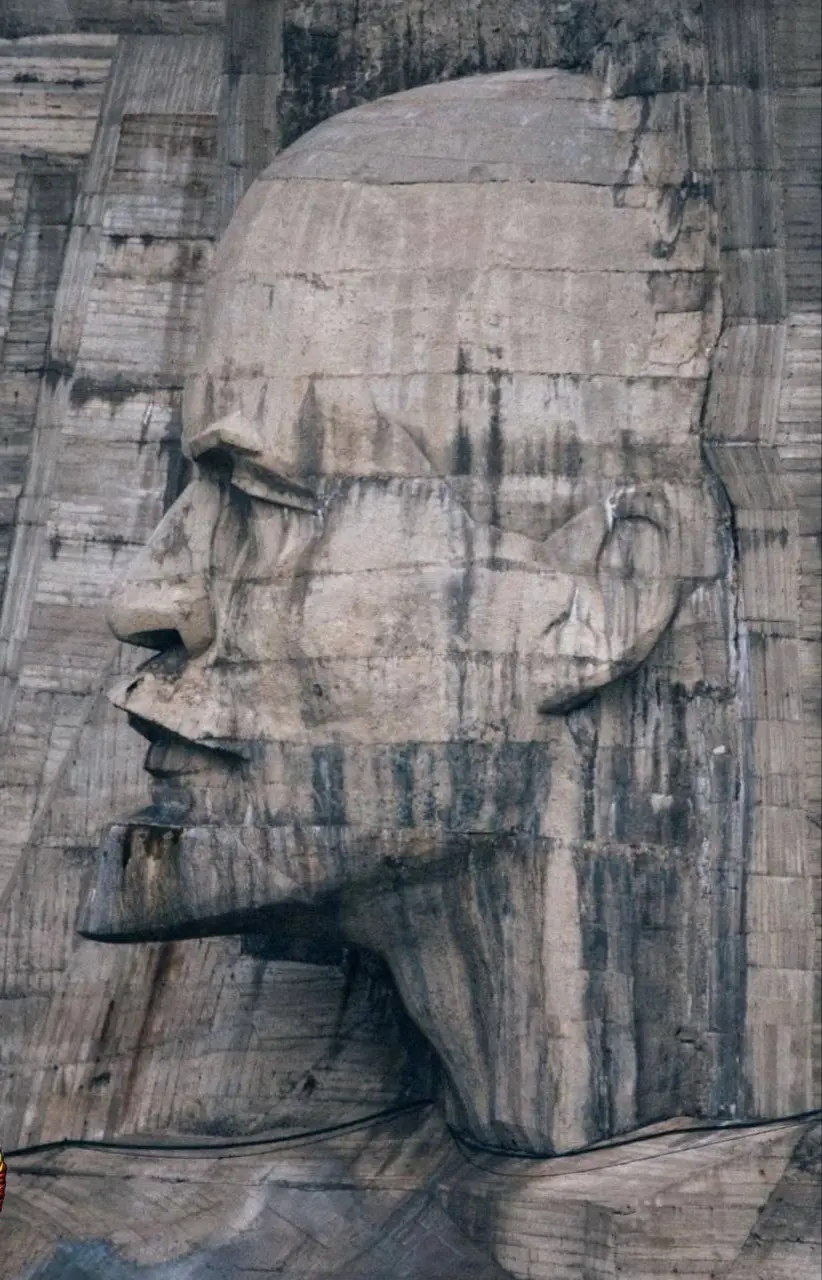

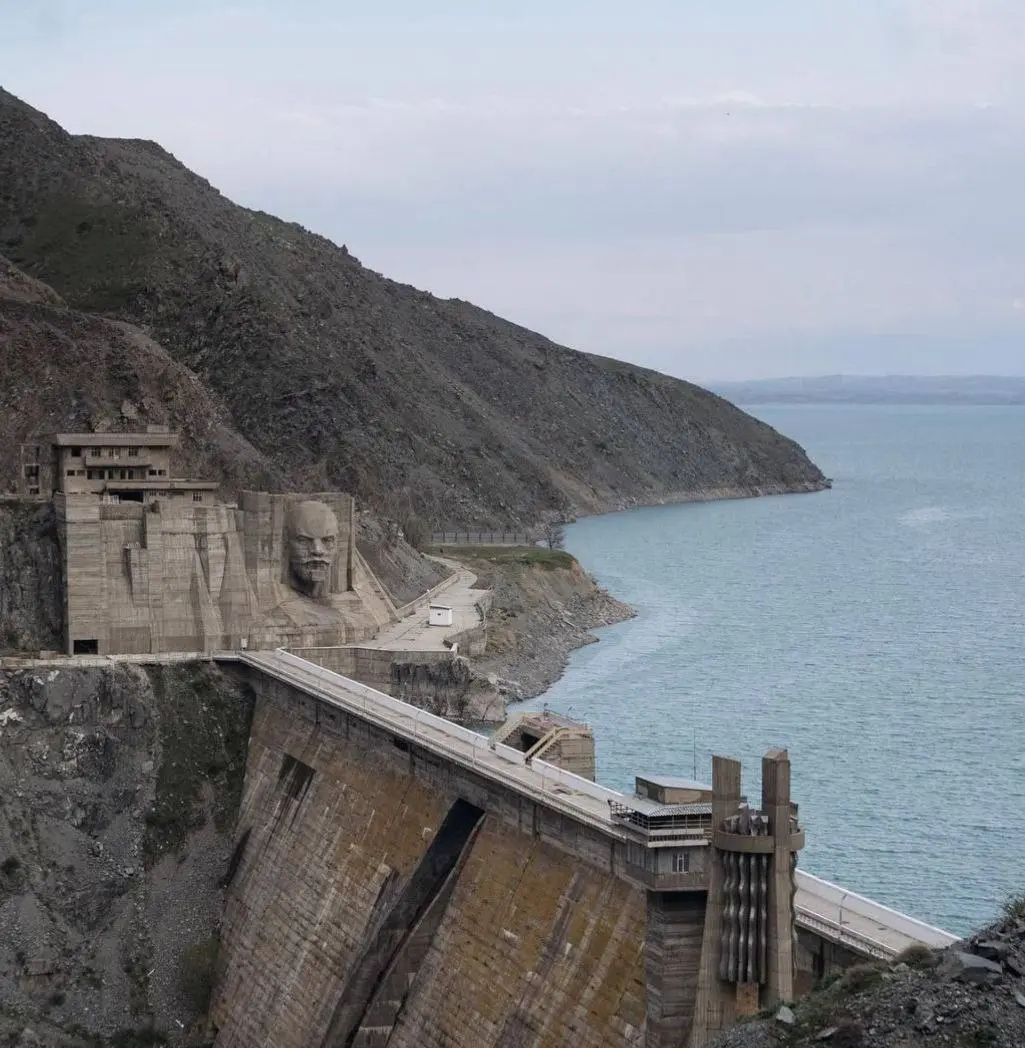

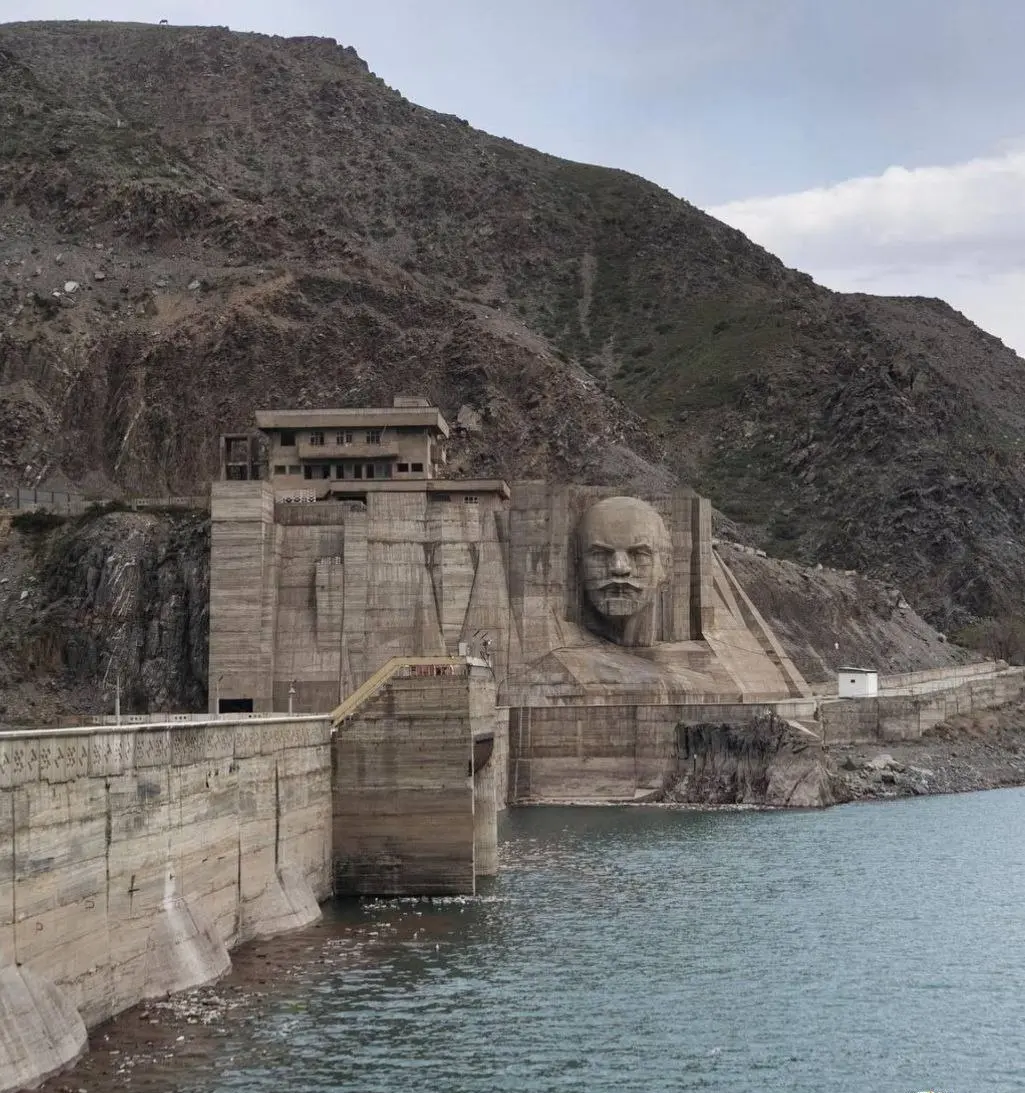

Дамба Кировского водохранилища на реке Талас в Киргизии. 50.703227, 50.955237
Построена в 1975 году для обеспечения водой земледельческих районов Таласской долины и, в первую очередь – соседней Казахской республики.
